Transformator wideo KG-TR02-4K
Transformator wideo KG-TR02-4K

Najważniejsze cechy:
- Obsługa kamer analogowych: HD-TVI, HD-CVI, AHD, CVBS,
- Kompatybilność z rozdzielczościami: 720P, 960P, 1080P, 3MP, 4MP, 5MP, 8MP,
- Transmisja obrazu przez skrętkę UTP CAT5e/6 na dystansie do 450 metrów,
- Złącze BNC męskie – łatwe podłączenie do rejestratora lub kamery,
- Wysoka odporność na zakłócenia – tłumienie przesłuchów >60dB,
- Ochrona ESD i przepięciowa – poziom 3 wg IEC61000-4-5,
- Obudowa z trwałego tworzywa ABS, odporna na warunki zewnętrzne,
- Niezawodność potwierdzona MTBF >10 000 godzin,
- Praca w szerokim zakresie temperatur: od -10°C do +70°C.

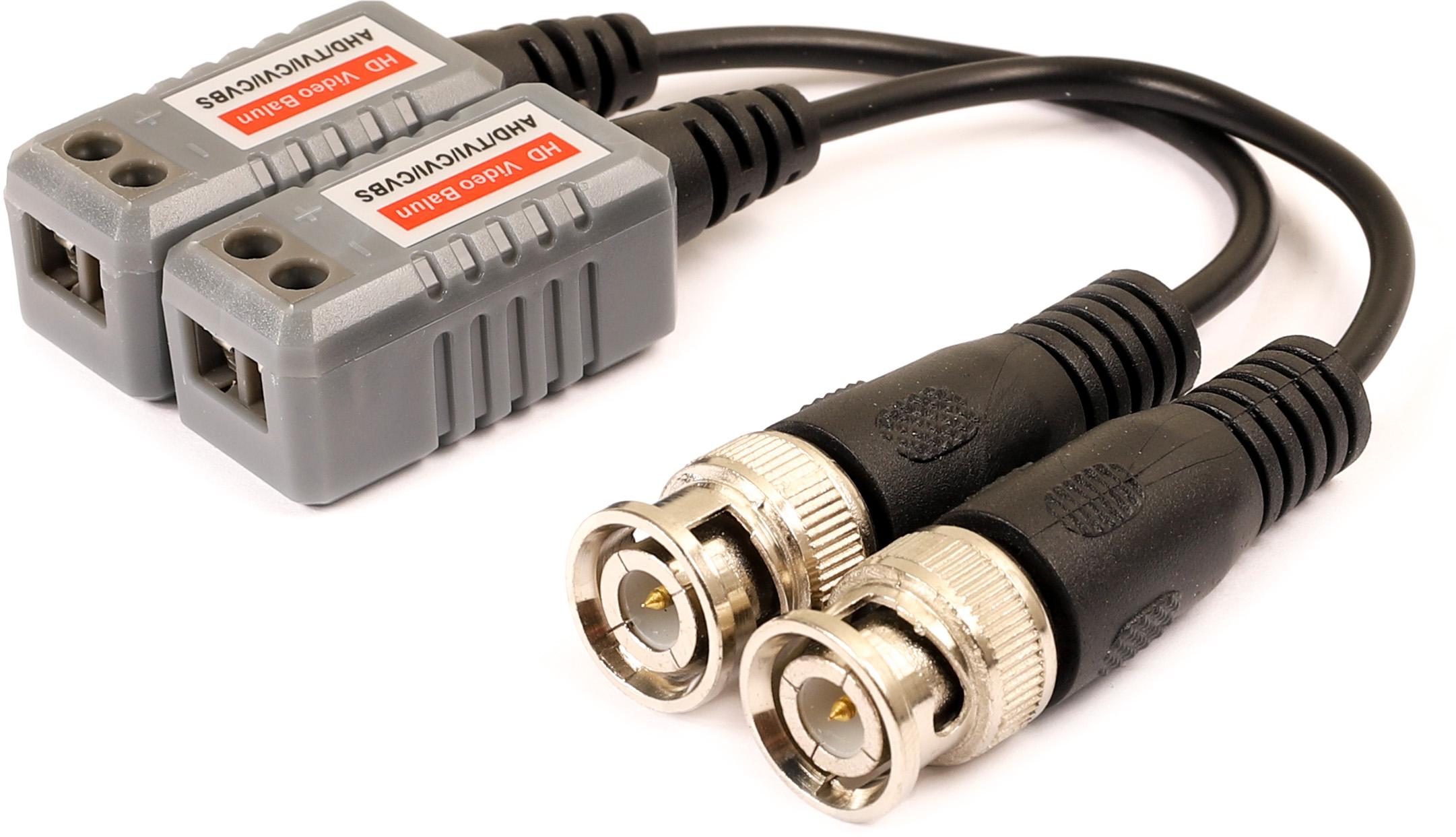

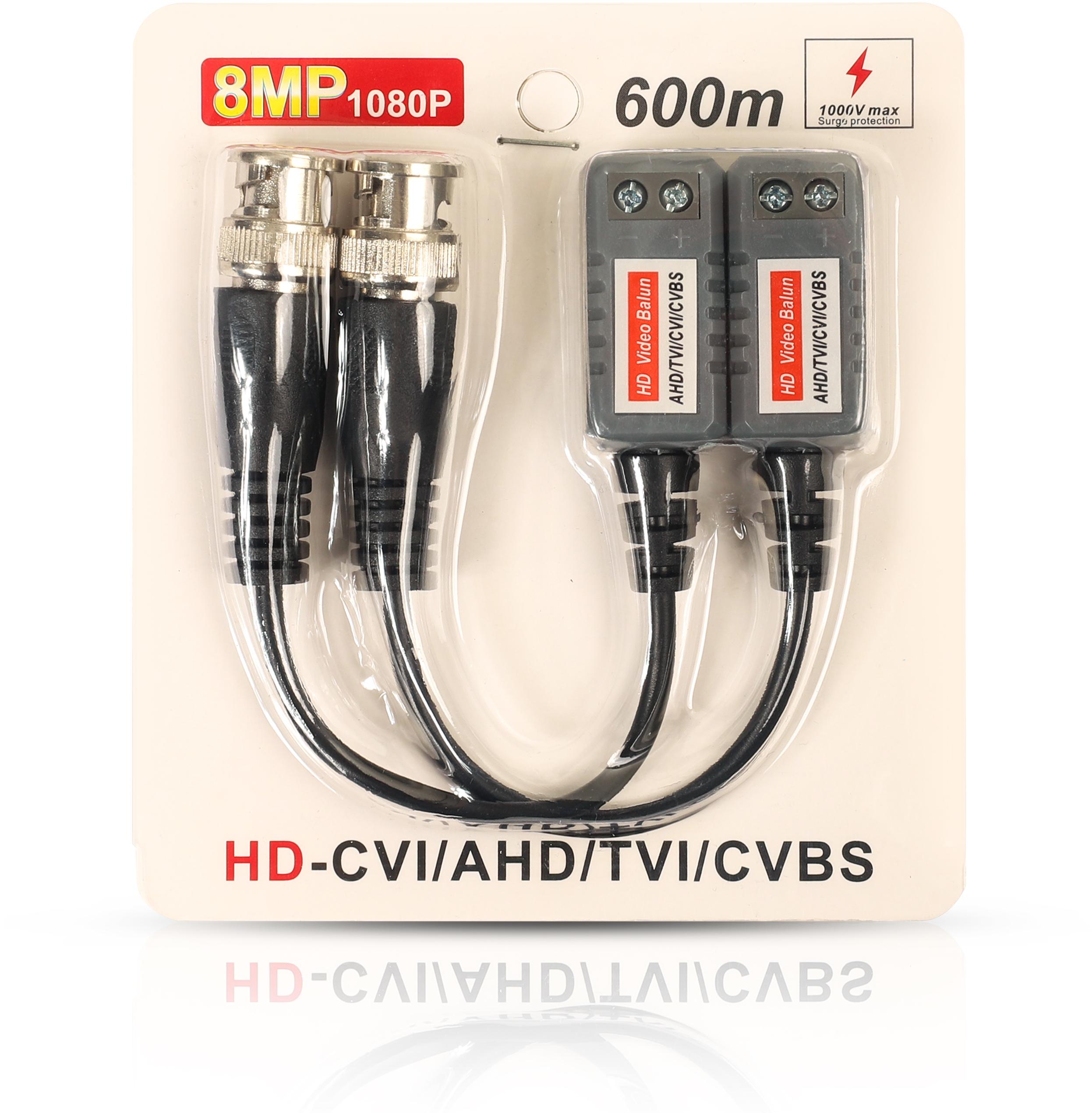

Transformator wideo pasywny KG-TR02-4K – do kamer HD-TVI, HD-CVI, AHD i CVBS
KG-TR02-4K to wysokiej jakości transformator wideo pasywny przeznaczony do przesyłu sygnału wideo w systemach monitoringu analogowego wysokiej rozdzielczości. Umożliwia niezawodną transmisję sygnału z kamer HD-TVI, HD-CVI, AHD oraz CVBS przy użyciu ekonomicznego kabla UTP kategorii CAT5e/6.
Urządzenie jest zgodne z kamerami o rozdzielczości od 720P do 8MP, zapewniając stabilną jakość obrazu i doskonałą odporność na zakłócenia. Dzięki wbudowanej ochronie przeciwprzepięciowej TVS 2kV oraz zabezpieczeniom ESD, akcesorium skutecznie chroni instalację monitoringu przed uszkodzeniami spowodowanymi przepięciami i wyładowaniami elektrostatycznymi.
Długość transmisji sygnału wideo przez skrętkę UTP:
Typ kamery | Maksymalna odległość transmisji (skrętka UTP) |
720P | HD-TVI: do 350 m, HD-CVI: do 400 m, HD-AHD: do 450 m |
960P | HD-AHD: do 350 m |
1080P / 3MP | HD-TVI / HD-CVI / HD-AHD: do 250 m |
4MP | HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 200 m |
5MP | HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 190 m |
8MP | HD-TVI: do 200 m, HD-CVI: do 200 m, HD-AHD: do 190 m |
CVBS | do 600 m |

Zastosowanie:
- Systemach monitoringu analogowego HD
- Instalacjach wymagających długich odcinków przewodów UTP
- Modernizacji istniejących systemów CCTV bez wymiany okablowania
- Ochronie urządzeń przed zakłóceniami i przepięciami
Specyfikacja techniczna
Model | KG-TR02-4K |
Złącze | BNC męskie |
Typ transformatora | Pasywny |
Obsługiwane formaty wideo | HD-TVI, HD-CVI, AHD, CVBS |
Obsługiwane rozdzielczości | 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP |
Odporność na zakłócenia (crosstalk) | >60 dB |
Odporność na ESD (wyładowania elektrostatyczne) | Poziom 3: 1a (styk) i 1b (powietrze) |
Ochrona przeciwprzepięciowa | 2 kV (różnicowa i wspólna), wg IEC61000-4-5 |
Rodzaj przewodu | Skrętka UTP CAT5e/6 (R<100Ω/100m) |
Impedancja | BNC: 75Ω, UTP: 100Ω |
Średni czas bezawaryjnej pracy (MTBF) | >10 000 godzin |
Zakres temperatur pracy | od -10°C do +70°C |
Zakres temperatur przechowywania | od -20°C do +90°C |
Wilgotność | od 0% do 95% (bez kondensacji) |
Materiał obudowy | Tworzywo ABS |
