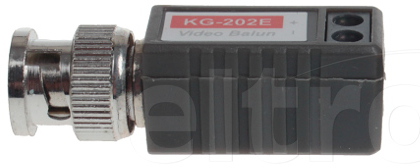

TRANSFORMATOR VIDEO KG-202E PROSTY / SZTUKA

KONWERTER DO SKRĘTKI PROSTY UTP DO KAMER CCTV HQ

OPIS

Konwerter dopasowuje impedancję kabla koncentrycznego 75 Ohm do impedancji przewodu symetrycznego (skrętki), zapewnia poprawny przesył sygnału na odległości:

• do 400 m obraz kolorowy
• do 600 m obraz czarno-biały

Montaż „skrętki” bezpośrednio do transformatora za pomocą jednej pary przewodów, pozostałe można wykorzystać do podłączenia następnych transformatorów.

Przedmiotem aukcji jest 1 szt. transformatora wideo. Do podłączenia jednej kamery potrzebujemy 2 sztuki konwertera

SPECYFIKACJA

• Typ transformatora: pasywny
• Zasięg: 400m w kolorze, 600m w cz/b
• Napięcie we/wy 75Ω: 1 Vpp
• Tłumienie przelotowe: – 0.5 dB @ 5 MHz
• Zakres pasma wideo: 0 … 50 MHz ( -3 dB )
• CMRR (dB @ 5MHz): 50 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: BNC wtyk prosty
• Typ złącza symetrycznego: zaciski kablowe
• Temperatura pracy: -10 °C … 55 °C
